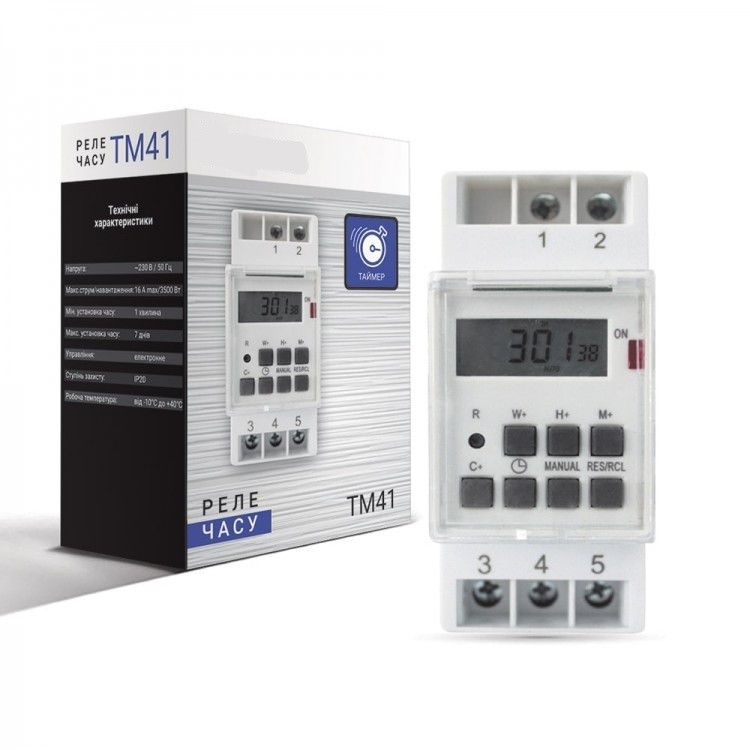

Таймер (реле часу щитове) тижневий Hi-Tech TM41 3500W/16A дин-рейка

  Інтернет-магазин "Світотехніка для Вас" пропонує новинку від відомої фірми-виробника Hi-Tech таймер тижневий TM41.

  На відміну від звичайних розеток таймерів, ця модель не вставляється в розетку, а може монтуватися в електричний щиток на пастку.

  Реле під'єднує навантаження споживачеві електроенергії в заданий момент часу на заданий проміжок часу, який програмується на самому релі.

  TM41 використовується для автоматичного увімкнення та вимкнення подавання електрики, сигналізації, поливу, вентиляції, вивісок, вуличного освітлення тощо.

  Важливо зазначити переваги цього реле:

1. 8 програм ВМИК/ВИМИК  "ON/OFF з кроком за одну хвилину
2. індикатор вихідної потужності LED
3. вибір режимів "ON/AUTO/OFF" (ввімкнення/авто/вимкнення)
4. вибір 12 або 24 годинних режимів
5. функція переведення на літній час
6. 16 комбінацій днів тижня

РОЗЕТКА З ТАЙМЕРОМ (TM 41)

Інструкція із застосування

Уважно прочитайте інструкцію перед під'єднанням електроприладу до розетки з таймером.

                                                                                              Важливо

Не можна під'єднувати до мережі електроприлад, якщо навантаження становить понад 16 А. Переконайтеся, що штепсель електроприладу щільно під'єднаний до виходу розетки. Для очищення розетки потрібно видалити її з мережі та протерти сухою серветкою.

Не можна занурювати розетку у воду або будь-яку іншу рідину.

Не можна залишати без нагляду нагрівальні електроприлади під'єднаними до розетки. Виробник рекомендує не використовувати розетку з такими електроприладами.

Технічні характеристики

                                                           1. Функції кнопок

1.1. R: видалення всіх даних із пам'яті, включно з поточним часом і всіма програмами.

1.2. C+: використовується

-для встановлення поточного часу в поєднанні з кнопками "W+”, “H+”, “M+”;

-для встановлення 12 або 24-годинного формату — з кнопкою "”;

-для переведення на літній час — з кнопкою "MANUAL”.

1.4. : настроювання програм у поєднанні з "W+”, “H+”, “M+”; для встановлення 12 або 24-годинного формату — з кнопкою "C+”;

1.5 MANUAL: вибір робочого режиму таймера.

1.6 W+: встановлення дня (днів) тижня в поєднанні з "C+”.

1.7 H+: встановлення годинника в поєднанні з "C+”.

1.8 M+: встановлення хвилин у поєднанні з "C+”.

1.9 RES/RCL: скасування програм або відновлення резервних програм.

1.10 Червоний світлодіод: надання статусу вихідної потужності. Коли індикатор увімкнений "ON", є вихідна потужність. Коли індикатор выключен “OFF”, немає жодної вихідної потужності.

                                                                              2. Загальні характеристики

2.1  8 програм ВМИК/ВИМИК  “ON/OFF" з кроком за одну хвилину

2.2  Індикатор вихідної потужності LED

2.3  Вибір режимів ON/AUTO/OFF (вмикання/авто/вимкнення)

2.4  Вибір 12 або 24-годинного режиму

2.5  Функція переведення на літній час

2.6  16 комбінацій днів тижня:

                                                           3. Увімкнення розетки

3.1   Увімкніть таймер у мережу 220-240V і заряджайте акумуляторну батарею приблизно 14   годин.

3.2  Видаліть усю поточну інформацію після заряджання, натиснувши кнопку "R" гострим предметом, наприклад ручкою або олівцем.

3.3  Тепер можна робити параметри таймера.

4. Встановлення поточного часу

4.1 Натисніть і утримуйте кнопку "C+”, натискайте кнопку "W+" поки не з'явиться поточний день, далі так само встановіть поточний час, натискаючи кнопки "H+”, “M+”. Для швидкого встановлення кнопки "W+”, “H+”, “M+” можна тримати натиснутими, поки не з'явиться потрібний день тижня, година або хвилина.

4.2 Відпустіть обидві кнопки. Тижні та час будуть встановлені.

4.3 Щоб перезавантажити неправильний час, повторіть перераховані вище дії.

5. Встановлення програм

Перевіряючи програми, переконайтеся, що параметри не накладаються, особливо під час використання блока варіантів. Якщо програмні параметри накладаються, вмикання і вимикання таймера виконуватиметься відповідно до встановлених у програмі часом, а не з номером програми. Програма OFF матиме перевагу перед програмою ON.

5.1. Один раз натисніть кнопку "", на дисплеї з'явиться "ON 1”. Тепер можна робити перше налаштування часу вмикання.

5.2. Натискайте кнопку "W+", щоб встановити потрібний день або групу днів. Встановіть час, натискаючи кнопки "H+” и  “M+”.

5.3. Нажмите “" для завершення першого встановлення часу увімкнення та розпочинайте налаштування часу вимкнення, на дисплеї з'явиться "OFF 1", повторіть дії п.5.2., щоб встановити час вимкнення.

5.4. Знову натисніть "", щоб закінчити налаштування вимкнення та почніть друге настроювання увімкнення. Повторюйте п.п.5.2 і 5.3 для програмування подальших налаштувань. Натисніть кнопку "" і утримуйте секунди дві для швидкого перегляду заданих параметрів.

5.5. Завершивши налаштування, натисніть кнопку "C+”. Таймер готовий до роботи.

Приклад

Потрібно запрограмувати увімкнення на 5915,  вимкнення на 22:30 щодня.

a)      Натисніть і відпустіть кнопку "”. На дисплеї — "ON 1”.

b)      Натискайте "W+", поки на дисплеї не з'явиться "MO,TU,WE,TH,FR,SA,SU”.

c)      Натискайте "H+", поки на дисплеї не з'явиться 17.8.

d)     Натискайте "M+", поки на дисплеї не з'явиться 17.8.

e)      Натисніть і відпустіть кнопку "", на дисплеї "OFF 1”.

f)       Для настроювання вимикання повторюйте п.п. c и d, поки на дисплеї не з'явиться 22:30

6. Настроювання — увімкнення/авто/вимкнення

Робочі режими не можуть бути змінені під час програмних налаштувань.

6.1  Натисніть кнопку "MANUAL" для вибору одного з трьох режимів.

6.2  Програми можуть виконуватися тільки в режимі "AUTO”. Якщо обраний режим "AUTO", таймер працює відповідно до параметрів. Якщо обрані режими "ON” или  OFF", всі програми ігноруються, а таймер не працює. Якщо обраний режим "ON", вихід електроживлення завжди увімкнений. Якщо обраний режим "OFF", вихід електроживлення постійно вимкнений.

6.3  Якщо поміняти режим "ON” на “AUTO", таймер збереже налаштування "ON" до наступного налаштування таймера.

7. Режим 12/24 години

Для переведення часу на дисплеї 12 або 24-годинний формат натисніть одночасно кнопки "C+” и “”.

8. Переведення на літню пору

8.1  Нажмите “C+” и  “MANUAL" одночасно, на дисплеї — "SUMMER”. Годинник йтиме на одну годину вперед.

8.2  Для переведення на зимову пору знову натисніть дві кнопки, годинник пересунеться на одну годину назад. НаписSUMMER" зникне.

Технічні характеристики та комплектація можуть відрізнятися залежно від партії!!!

У разі браку відбувається заміна товару.
